產品中心

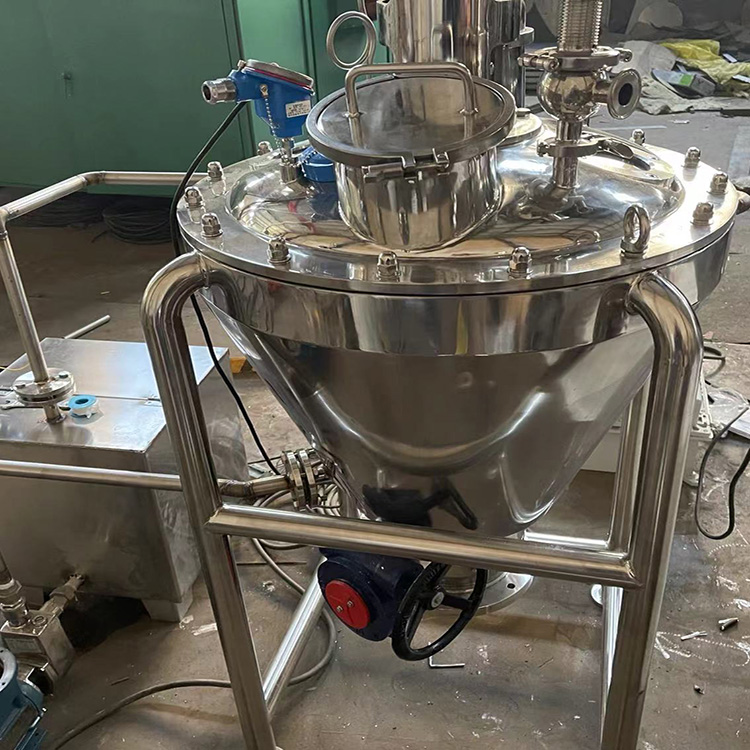

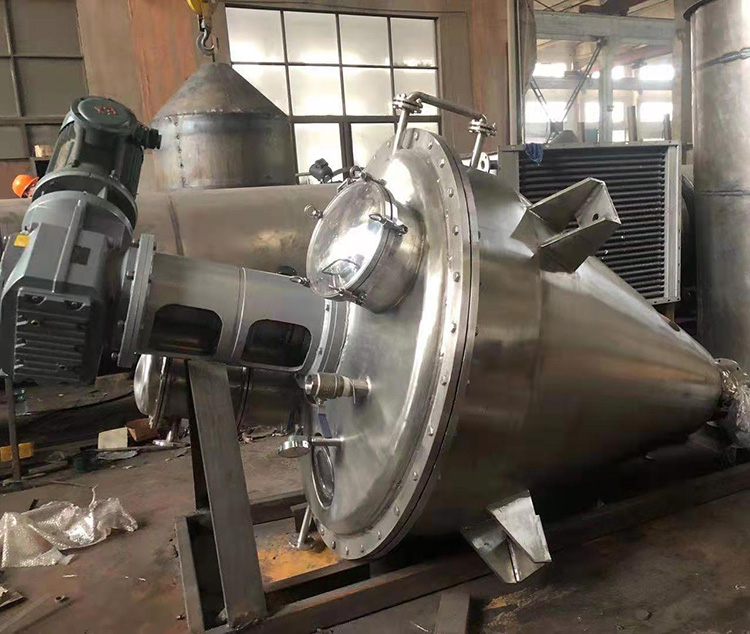

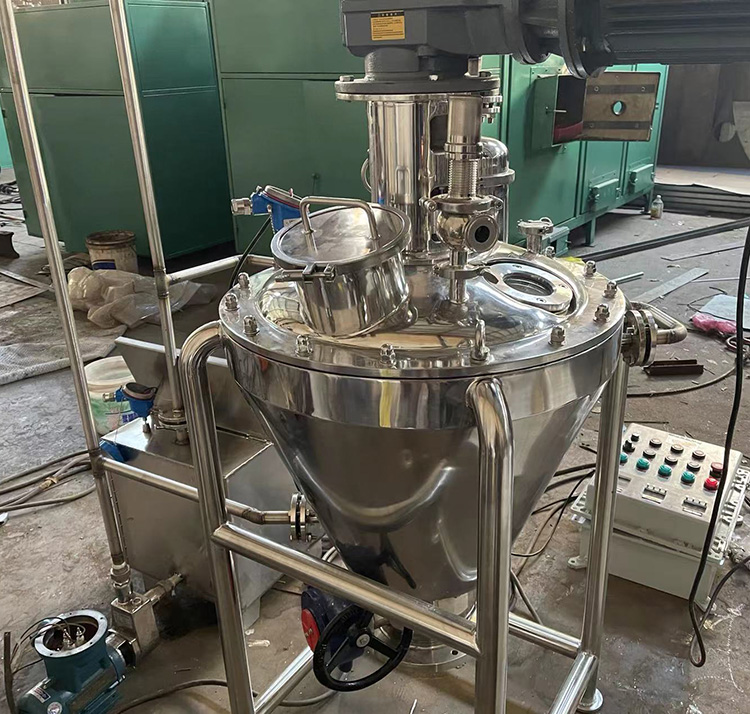

螺帶真空干燥機

螺帶真空干燥機

類別:真空干燥機 品牌:常州德邦干燥工程有限公司 地址:常州市鄭陸工業園區 服務承諾:可根據不同需求定制產品和方案
產品詳情

一、產品概述及用途:
 DZLG系列單錐螺帶真空干燥機是一種集干燥、粉碎、混粉為一體的高效多功能全密閉立式真空干燥設備。它的干燥效率是同等規格雙錐回轉真空干燥機3-5倍。主要應用于制藥、化工、農藥、食品等行業的粉體干燥,可實現全過程為封閉的連續操作,是上述行業的干燥常用設備。
 二、設備工藝特點:
 粉體的干燥、混合是原料藥生產中的重要環節,所以選用的干燥混合設備是其最終產品質量的保證,同時也是決定生產運行成本的關鍵。本公司新開發研制的;DZLG系列單錐螺旋真空干燥機;以其獨特的結構和絕對的優勢引領國內化工制藥行業的干燥技術。
 (一)干燥器的選擇需要符合各類產品和工藝的具體要求和特點。其內容主要是以下幾個方面:
 1、物料在生產中處理的原料粗品大都具有熱敏性,所以在干燥的過程中往往出現物料結塊,這就需要盡量縮短干燥時間,提高干燥效率。
 2、在物料生產中,干燥過程中使用的循環氣體的純度會給物料的質量帶來很大的影響。該設備采用獨特的給氣技術,使氣體對干燥過程中的影響降到最低。從運行經濟性的角度出發,希望所有的工藝管線能夠固定安裝,從而節省類似雙錐干燥器所要求的回轉空間。
 3、為了使整個流程連續起來,并同時減少物料的泄漏損失,干燥器的固體出料流量是可控的。這樣能夠減少清潔區人工操作裝卸的工作量,及防止物料外沖現象。
 (二)、DZLG系列單錐螺帶真空干燥機的結構及特性:
 1、DZLG系列單錐螺帶真空干燥機工作過程為間歇批操作,濕物料進入料倉后,通過筒壁夾套和螺旋槳內部給熱,使給熱面積達到整個容器面積的140%,對物料進行升溫干燥。并選擇相應的錐型干燥混合器型號(工作容積)達到理想的干燥效果。采用上驅式結構的混合干燥機具有高效干燥、混合能力的同時,具有空間充裕,更便于使用者進行檢修維護的特點。
 2、運行平穩,保護晶形:
 DZLG系列單錐螺帶真空干燥在干燥以及混合工藝過程中沒有使用任何輔助工具,僅僅利用圓錐型攪拌螺旋的旋轉,這使得物料除了來自攪拌螺旋的提升并不斷地得到剪切和分散,保證了料倉內所有物料都能獲得充分運動,并能使物料除了來自螺旋漿的提升以外,沒有受到任何其它外力的擠壓,避免了粉體與設備以及粉體晶粒之間所產生的無效摩擦,而無效摩擦往往是導致物料晶形破壞的主要因素。這也是LZG系列單錐螺帶真空干燥能夠在作業過程中得以保持物料晶形完整無損的根本原因。
 3、頂部驅動,杜絕了軸密封給產品帶來的污染可能:
 采用頂部驅動,相對底部驅動,該設備可以避免如下弊端:
 攪拌槳必須使用專用的設備拆卸以進行清洗、維護
 攪拌槳軸密封件采用機械密封。
 4、運行能耗成本低、混合效率高:
 DZLG系列單錐螺帶真空干燥采用電機驅動,設計獨特,電機運轉所帶動的螺旋用于提升物料,沒有單獨用于下料的能量消耗。尤為值得說明的是,在混合、干燥工藝過程中,傳統的混合、干燥設備所提供的是一種帶式攪拌槳。其工作原理是攪拌運動時,運動的物料如同一個整體,大量的能耗被用于整體物料進行圓周運動,因此這種攪拌所提供的干燥效率是低下的。而LZG系列單錐螺帶真空干燥所提供的是一種圓錐型螺旋攪拌,整個攪拌槳圍繞錐形料倉軸心線進行圓周運動,保證整個容器內不同部位的物料均能得到攪拌,隨著螺旋攪拌的進行,逐漸將料倉底部的物料提升到容器的上部,再由其自然下落,如此循環。這種攪拌模式,使得容器內物料得到充分的均勻混合,杜絕了干燥過程中物料結塊的可能,大幅度地提高了物料的混合、干燥效率。而且具有處理量范圍較寬、單位質量的能耗低等優點。
 5、操作簡單,維護方便:
 DZLG系列單錐螺帶真空干燥機械結構簡單有效,操作人員容易理解,簡單的按鈕控制使操作過程非常簡單。一些維修保養工作甚至在沒有專業人員的情況下也可以順利快速完成,設置的人孔可以很容易地調整和維護運動螺桿,無需復雜的拆卸便可完成。該設備的易損件非常少,軸承箱等驅動單元設置在料倉的頂部,用戶在維修時很容易將整個單元拆離,而且頂部的驅動單元位置空間也比較充裕。
 三.設備結構特點和功能:
 1.設備采用夾套和螺帶內部加熱,使設備整體加熱面積增大約40%。

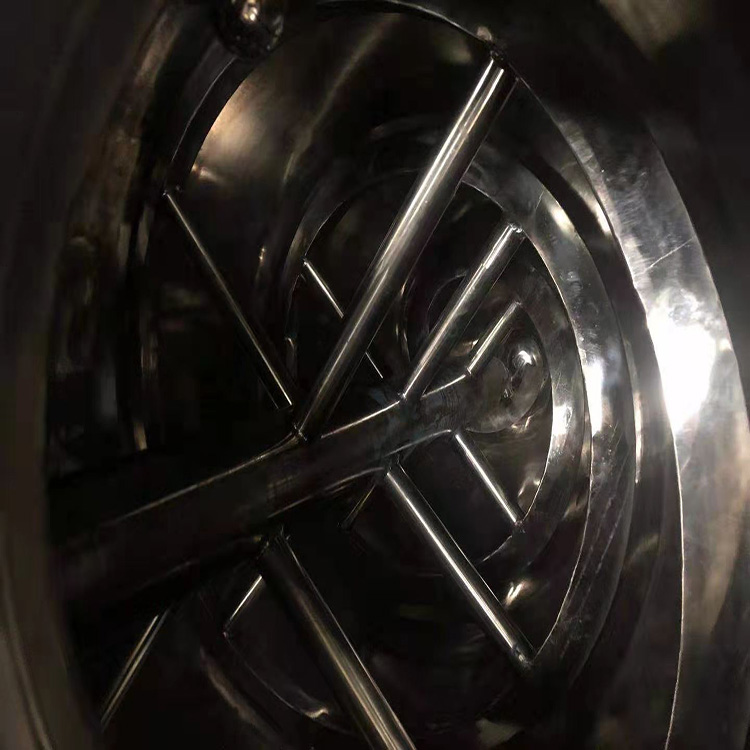

 2.設備所采用的單螺帶攪拌器為本公司的專利產品,可實現自下而上循環攪拌的效果,能得到高效的強制傳熱性能。物料裝填率在40%~100%情況下,可得到100%的加熱利用。適合細膩物料的混合、干燥。
 3.全密封系統、無異物污染、潔凈度高,特別適用藥品中間體及原料藥等混合、干燥,也可適用無菌原料藥的混合和干燥。
 4.單螺帶攪拌器與容器壁之間間隙小,可有效防止物料粘結在器壁表面。
 5.采用小角度的錐型筒體結構,使卸料速度快、干凈、不積料。
 6.配置了反沖裝置:
 在物料烘干過程中因物料干燥而揚起的粉塵吸附在真空捕集器上,堵塞了真空通道,氣體通道的不暢通直接導致烘干時間的延長。物料在烘干過程中的溫度越低、烘干時間越短,物料質量受到的影響就越小。針對上述原因,我公司開發的單錐干燥機在真空捕集器上加裝了反吹裝置,能夠在物料烘干過程中保持真空通道的暢通,從而保證烘干時間和烘干質量。
 7.底部放料閥為氣動真空球閥,密封可靠,有利于真空干燥。
 8.設備結構緊湊,運轉平稱,密封良好,無潤滑泄漏,操作簡便,使用壽命長。
 四.工作原理:
 本機由加熱錐體設有加熱夾套,熱源為熱水、導熱油或低壓蒸汽,從而使錐體內壁保持一定的的溫度。變頻調速電機經平行斜齒輪減速機,驅動單螺帶攪拌器旋轉,帶動物料沿錐型筒旋轉并自下而上提升,物料到達最高點后由重力和慣性作用,自動流向旋渦中心回到錐型筒體底部,整個過程使物料在錐型筒體內強制加熱,相對對流、摻混,熱量在物料中相互擴散,使物料作全方位的不規則往復運動,完成物料同單螺帶和筒壁表面進行高頻率傳熱交換,在短時間內達到加熱干燥的效果。從而使物料內部水份不斷蒸發,在真空泵的作用下,水蒸汽由真空泵引出,如須回收液體溶劑可加冷凝器、回收液儲罐回收。干燥完成后,打開下部的出料閥出料。
 五.主要結構:
 本機由電機、減速機、機架、機械密封、金屬燒結網過濾器、空心雙螺帶攪拌器、帶夾套加熱的錐型筒體和卸料閥等部件組成。

技術參數


        高度
     規格

H1

H2

H

D1

D2

D3

500(L)

1885

1155

3040

1065

1455

1596

1000(L)

1987

1642

3629

1416

1802

1942

1500(L)

2030

1937

3967

1626

2002

2142

2000(L)

2246

2246

4495

1835

2220

2360

3000(L)

2405

2540

4945

2015

2424

2564
